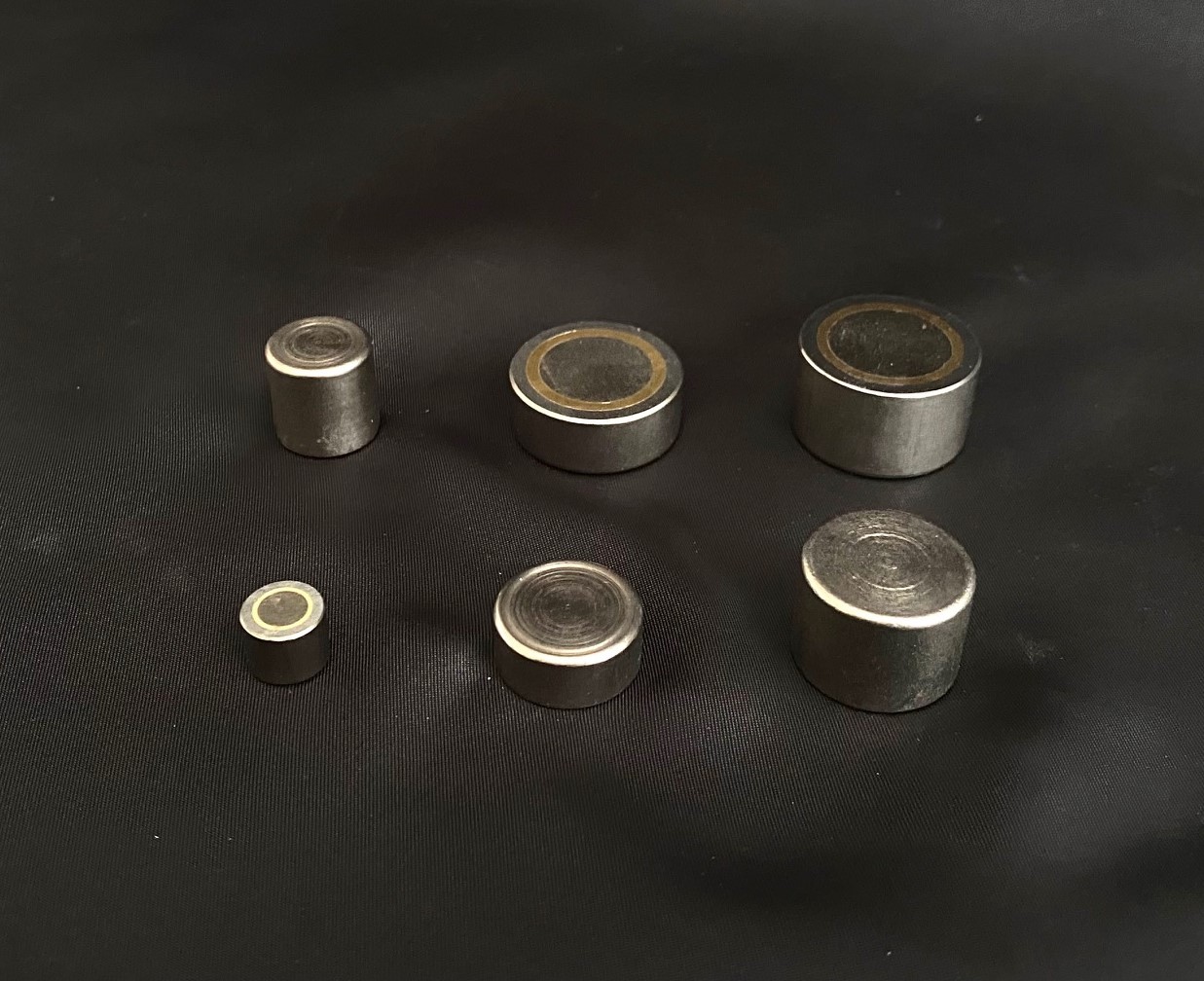

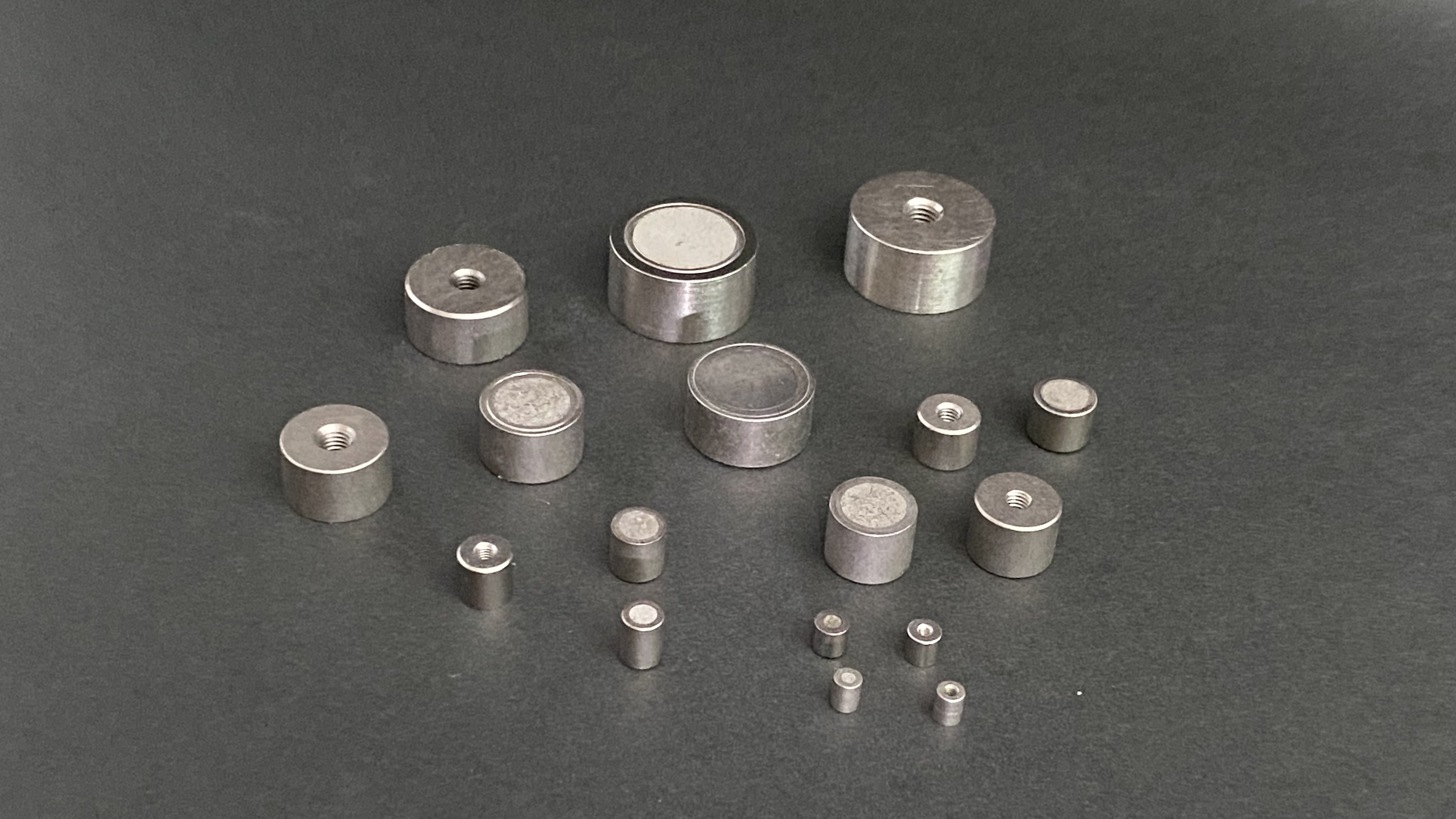

磁力が強いネオジムの中でもさらに厳選したランクの材料を用いて最強のマグネットホルダーに仕上げました。従来品の1 サイズ小さいもので同等の吸着力を確保できるので省スペース化が図れます。
吸着面を研磨仕上げでフラットにしています。段差がないのでコンタミのカミコミによる汚染や吸着力の低下を避けることができます。もちろん清掃性の容易さにもつながります。
HighStrength UserFriendly Low price
強力だから高価、安いから使いにくい、そんな言い訳はしたくないからすべてにベストなマグネット応用製品を目指しました。
「業界最高クラスの吸着力だから少し高いのです」とは言いたくないのです。
最強だけど最安、そして一番使いやすい、それがSugiharaのまじめです。
磁力が強いネオジムの中でもさらに厳選したランクの材料を用いて最強のマグネットホルダーに仕上げました。従来品の1 サイズ小さいもので同等の吸着力を確保できるので省スペース化が図れます。
吸着面を研磨仕上げでフラットにしています。段差がないのでコンタミのカミコミによる汚染や吸着力の低下を避けることができます。もちろん清掃性の容易さにもつながります。
Model | 直径(mm) | 長さ(mm) | M×P(並目) | 吸着力(N) |
---|---|---|---|---|
HXFS | 4 | 5 | M2×0.4 | 1.8 |
HXFS5 | 5 | 5 | M2×0.4 | 3.9 |
HXFS6 | 6 | 8 | M3×0.5 | 10.1 |
HXFS8 | 8 | 8 | M3×0.5 | 27.1 |
HXFS10 | 10 | 8 | M4×0.7 | 41.5 |
HXFS13 | 13 | 10 | M4×0.7 | 89.3 |
HXFS16 | 16 | 10 | M5×0.8 | 127 |
HXFS20 | 20 | 10 | M5×0.8 | 181 |
HXFS25 | 25 | 13 | M6×1.0 | 325 |
HXFS30 | 30 | 15 | M6×1.0 | 512 |
※吸着力計測は、垂直引っ張り試験機を用いて金属片(SS400 t20 研磨仕上げ 無電解ニッケルメッキ処理)対してテストした値です。
※吸着対象の材質、粗さ、表面処理、引っ張り垂直度および個体差で異なる値となる場合があります。
※予告なく製作サイズを変更することがあります。

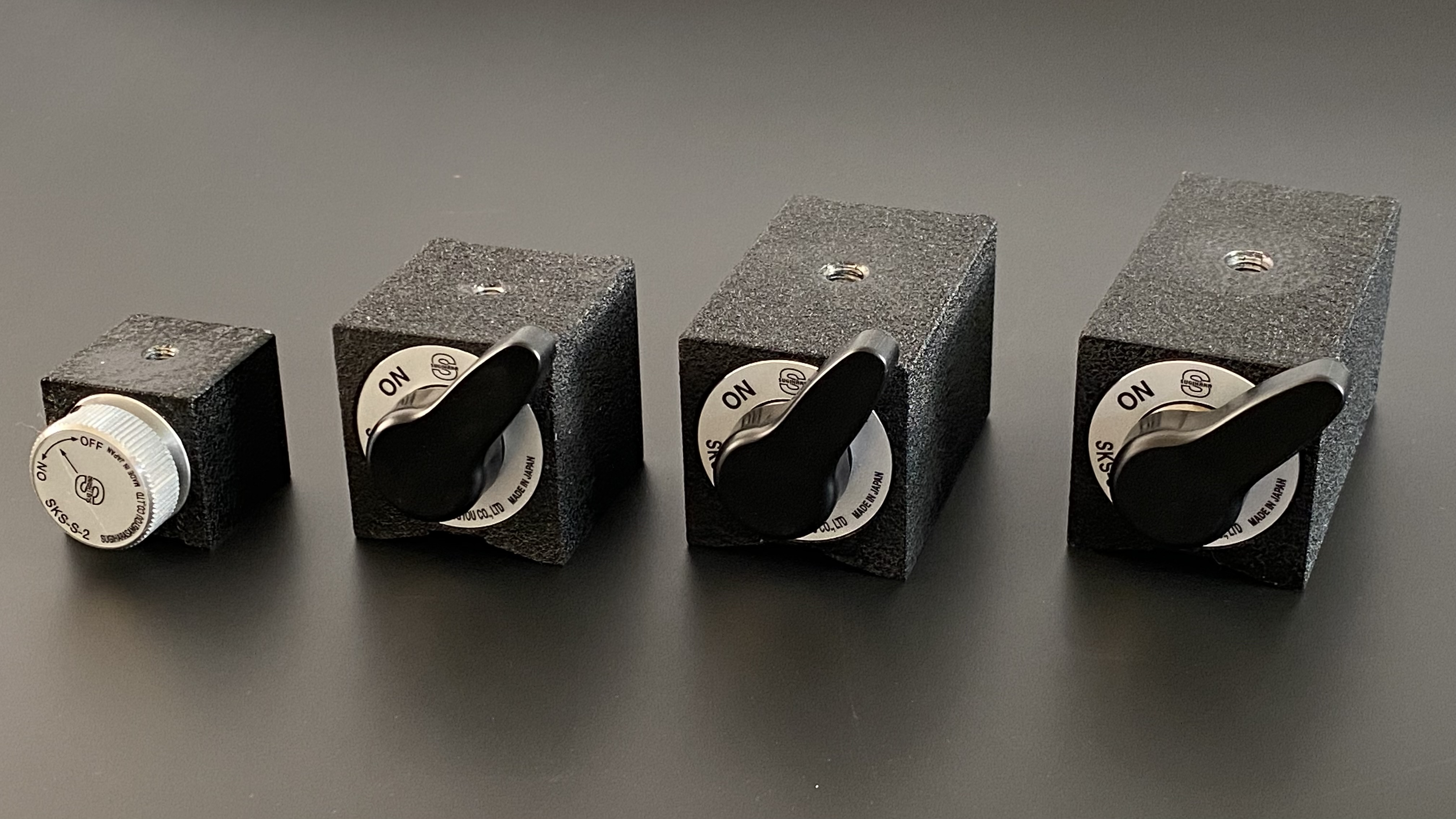

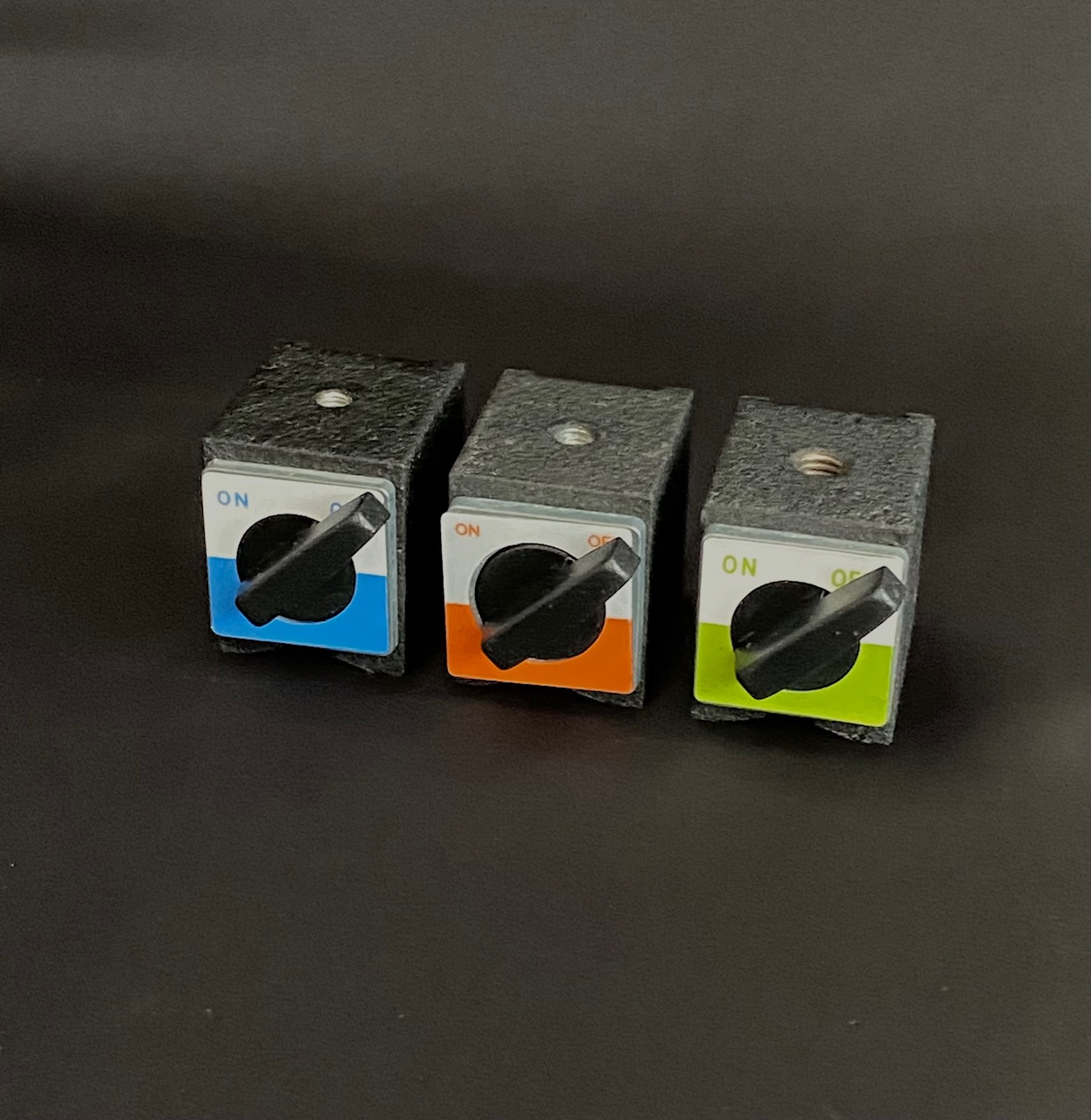

Sugihara はマグネットベースにも強力なネオジムマグネットを使用しています。そのため市販同クラスと比較して体積及び重さが67~61%とかなり小さく軽くなっています。(1000N タイプで比較)
精密機械組み立てのプロには、この軽さと小ささがとても大事だそうです。
Model | 吸着力(N) | 高さ(mm) | 幅(mm) | 奥行(mm) | 取付ねじ(並目) | 重さ(g) |
---|---|---|---|---|---|---|
S-2 | 200 | 30 | 30 | 30 | M6 | 200 |
S-1 | 550 | 42 | 41 | 42 | 480 | |
SB | 1000 | 42 | 41 | 62 | M8 | 720 |
SR | 1200 | 42 | 41 | 73 | 850 | |
SL | 1700 | 42 | 41 | 110 | 1250 |

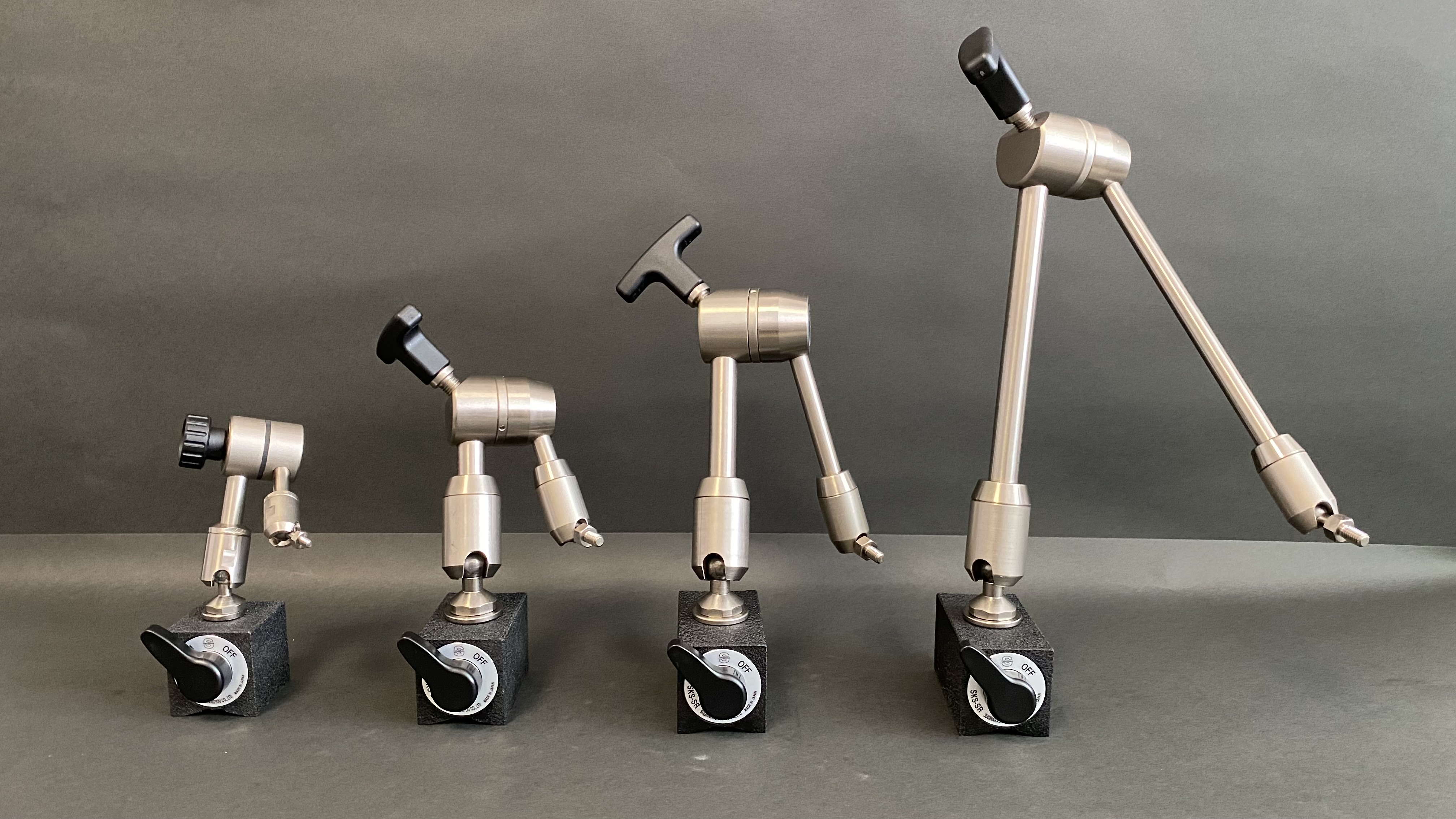

市場ではフリーアームも海外品のOEM販売が大半を占めるようになりましたが、Sugihara は今も加工部品から社内で製作しています。精密機械の調整ではなんどもなんどもアームの向きを変えてダイヤルゲージを当てるので、アームがしっかり止まるまでにどれくらいハンドルを回す必要があるかで作業性が大きく変わってくるそうです。ストロークが小さく、力をかけずに止まるフリーアームを実現するためには加工部品にも妥協できないのです。
Model | 全長(mm) | 下アーム(mm) | 上アーム(mm) | 取付ねじ(並目) | 重さ(g) |
---|---|---|---|---|---|
PXM | 144 | 81.1 | 19 | M6 | 300 |
PXS | 183 | 99 | 17.6 | M8 | 700 |
PX | 276 | 145 | 62 | 800 | |
PX2 | 435 | 228 | 142 | 950 |

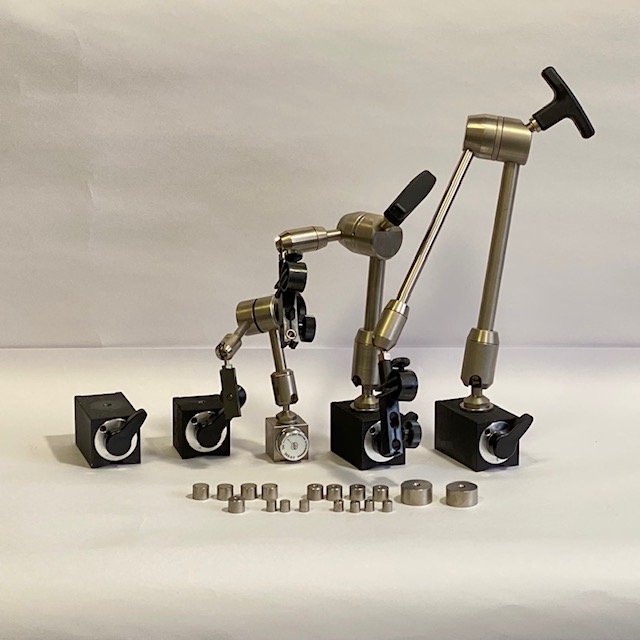

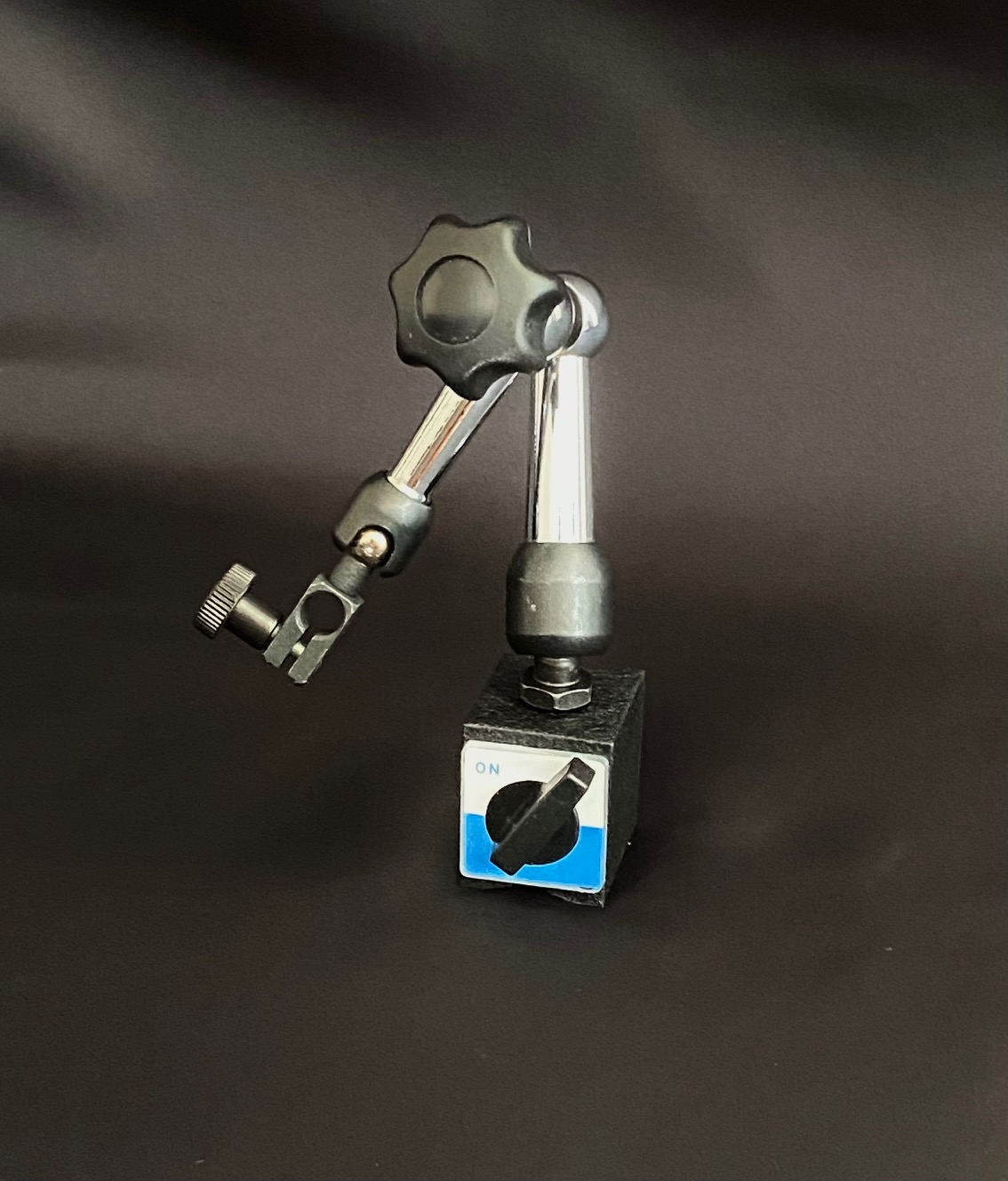

小さなストローク、小さな力でしっかりとまるプロのためのフリーアームと市場で一番軽くて強力なネオジムマグネットタイプのマグネットベースをセットにしました。精密機械調整のプロに育てていただいた製品です。微調整のし易さを最優先に開発したダイヤルゲージ取付け用の微動ヘッドもご用意しています。
Model | アーム | アーム全長(mm) | ベース | ベース吸着力(N) |
---|---|---|---|---|
PXM-S2-E | PXM | 183 | S-2 | 200 |
PXM-S1-E | 183 | S-1 | 550 | |
PXS-S1-D | PXS | 258 | S-1 | 550 |
PXS-SB-D | 258 | SB | 1000 | |
PX-SB-D | PX | 351 | SB | 1000 |
PX-SR-D | 351 | SR | 1200 | |
PX2-SR-D | PX2 | 510 | SR | 1200 |
